2. Les mnémoniques

2.1 L’arborescence mnémonique

2.1.1 Les dossiers de Niveau 1

Les systèmes communicants
Les systèmes communicants sont Modbus / siemens / OPC UA / OPC DA / MQTT / SMNP.
Pour chaque API, il y a un dossier le nom du dossier est le nom du device.

Interne à LINA
Pour les devices propres à LINA comme (Expression / Interne / SQL) ont leur propre dossier

• Interne
• SQL
• Expression

Exemple

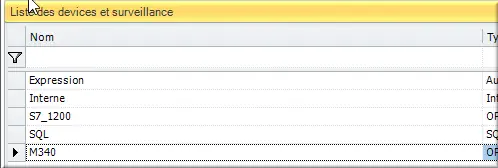

Figure 3 : résultat dans le dossier mnémonique

2.1.2 Les sous dossiers de Niveau 2

Les systèmes communicants
On crée un dossier par regroupement de variable :

• Pour les siemens : Un dossier par DB
• Pour Schneider : Un dossier par nature de variable (Animation, acquisition, suivi moteur /…)

Pour la dénomination des dossiers :

• Siemens : DBxxxx_Nom dans l’automate
• Schneider : MWxxxx_Nom de la nature (Standard IMAP)
• MQTT : Reste à définir
• SMNP : Reste à définir

Attention : Il faut pense à mettre des zéros au niveau des numéros pour les avoir dans l’ordre alphanumérique

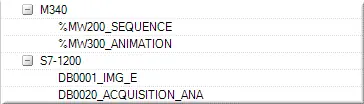

Figure 4 : regroupement de variables

Interne à LINA
Les dossiers par thème :

• GP
• TRS
• SMS

2.2 Le nom du mnémonique

2.2.1 Les variables communicantes

Les variables concernées :

Pour toutes variables venant de l’automate, celle-ci doit avoir le même nom dans l’automate que dans LINA

Exemple : ????

L’objectif est de faciliter la communication entre l’informaticien et l’automaticien

À savoir :

• Commentaire du mnémonique : Correspond à la dénomination / langage du client

2.2.2 Les autres variables

Pour les variables, voici le nom :

Type - Thème – Nom de la variable
Les types :

Exemple :

INT - TRS – Chgt de production
SMS – Horodatage
GP - xxxx
